3D-fluorescentiebeeldvorming in realtime

EinsteinVision® 3.0 fluorescentie voor 3D-laparoscopie

Fluorescentiebeeldvorming (FI) streeft naar het beste patiëntresultaat tijdens diagnostiek of chirurgie.[1] Bij laparoscopische chirurgie wordt het gebruikt voor talrijke toepassingen. Zoals bijvoorbeeld voor beoordeling van vaten, viscerale perfusie, visualisatie van de galweganatomie of lokalisering van de lymfeklieren en zichtbaar maken van onderlinge verbindingen bij sentinel node procedures. Ook wel lymfekliermapping genoemd.

Hoe werkt ICG fluorescentie?

Indocyanine groen (ICG) is een soort kleurstof die je inspuit bij de patiënt voordat de behandeling of operatie begint. Door gebruik van een camerasysteem met speciaal infraroodlicht worden de ICG-moleculen geactiveerd en zenden ze fluorescentie uit. Het fluorescerend licht van ICG wordt gedetecteerd door de camerafilters van EinsteinVision 3.0 FI en in 3D weergegeven op de monitor. Op deze manier worden details in weefsels en vaten zichtbaar gemaakt die je normaal niet kan zien.

EinsteinVision® 3.0 fluorescentie

See better. See beyond.

Bekijk de fluorescentiemodus in realtime!

Fluorescentiemodus in realtime

Drie verschillende manieren om ICG fluorescentie in 3D-beeld zichtbaar te maken

FI groen – 3D-fluorescentiebeeldvormingstechnologie

Fluorescentie groen

Deze fluorescentiemodus geeft de aanwezigheid van ICG in groen aan.

FI-intensiteit – 3D-fluorescentiebeeldvormingstechnologie

Fluorescentie intensiteit

De weergave van het ICG-signaal in verschillende kleuren maakt de visuele weergave van de ICG-intensiteit in het weefsel mogelijk. Geel staat voor een signaal met een hoge fluorescentie intensiteit.

FI wit – 3D-fluorescentiebeeldvormingstechnologie

Fluorescentie wit

De monochromatische modus biedt het grootst mogelijke beeldcontrast door het witte fluorescentiesignaal op een zwarte achtergrond weer te geven.

EinsteinVision 3.0 fluorescentie laparoscopietoren

Puur kijkplezier

Premium 3D

De EinsteinVision® 3.0 laparoscopietoren biedt een uitzonderlijke 3D-beeldkwaliteit met een oorspronkelijke Full HD-resolutie. Bovendien overtuigt het systeem met een indrukwekkende scherptediepte en een hoog beeldcontrast.

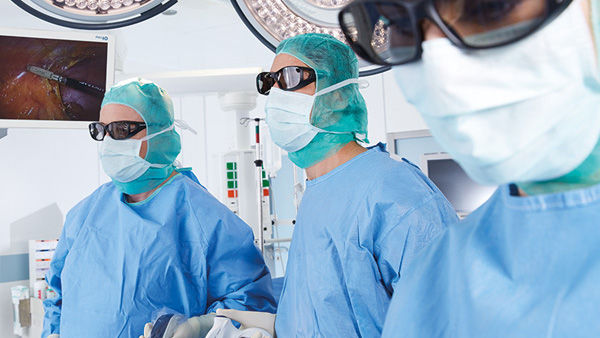

Chirurgen in de OK met EinsteinVision® 3D-camerasysteem
3D-fluorescentiebeeldvorming in realtime

Een andere kijk op anatomie

Fluorescentiegeleide chirurgie met 3D-beeldvorming in realtime

De fluorescentie-intensiteitsmodus geeft het ICG-signaal in verschillende kleuren weer voor een betere differentiatie. De fluorescentiemodi kunnen eenvoudig via een knop op de camerakop worden geactiveerd.

Totaaloverzicht

Anticondensfunctie

Een beslagen optiek is hinderlijk, belemmert het zicht, verstoort het werk en kan de veiligheid van de patiënt beïnvloeden. Geïntegreerde verwarmingselementen in de endoscooptip van de camera voorkomen binnen enkele seconden effectief en permanent dat de optiek beslaat.

Chirurg in de OK draagt een 3D-bril met anticondensfunctie

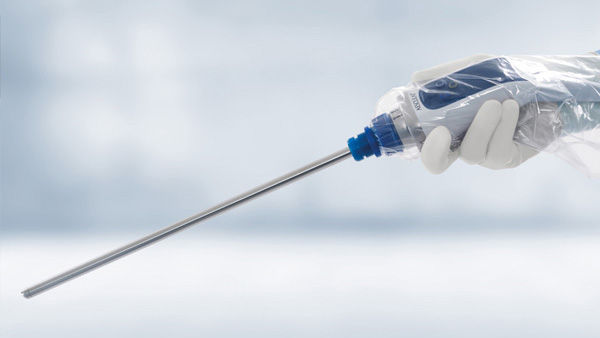

EinsteinVision® 3D-camerakop met verschillend steriel hanteringsconcept

Voordelen

Concept voor steriele verwerking

Dankzij de beschermingshoes is reiniging en desinfectie van de 3D-camerakop met endoscoop niet vereist. En biedt een consistente beeldkwaliteit met nagenoeg geen beelddegradatie gedurende de levensduur van het product. EinsteinVision® is daardoor altijd klaar voor gebruik omdat de apparatuur op de OK blijft.

Altijd scherp

Autofocus effect

Bekijk het operatiegebied in scherpe diepte zonder handmatig opnieuw scherp te stellen.

EinsteinVision® in de laparoscopische chirurgie met autofocus-effect
EinsteinVision® bij laparoscopische chirurgie met rookreductie

Helder zicht

Rookreductie

Elektrochirurgische stroom genereert regelmatig storende rook. Beperkte zichtomstandigheden kunnen van invloed zijn op de veiligheid van de patiënt. Met één druk op de knop vermindert een speciaal algoritme de verstoring door de rook zichtbaar.

Groot contrast

Onderscheidende roodtinten

Een duidelijkere weergave van vaten en een groter onderscheid in roodtinten zijn ook wenselijk. Het geïntegreerde algoritme zorgt daarvoor met één druk op de knop.

EinsteinVision® in de laparoscopische chirurgie met rode accentuering

Wil je meer weten over het 3D-camerasysteem EinsteinVision® 3.0 FI?

Open het contactformulier

Voordelen van de 3D-laparoscopietoren EinsteinVision® 3.0 FI



close

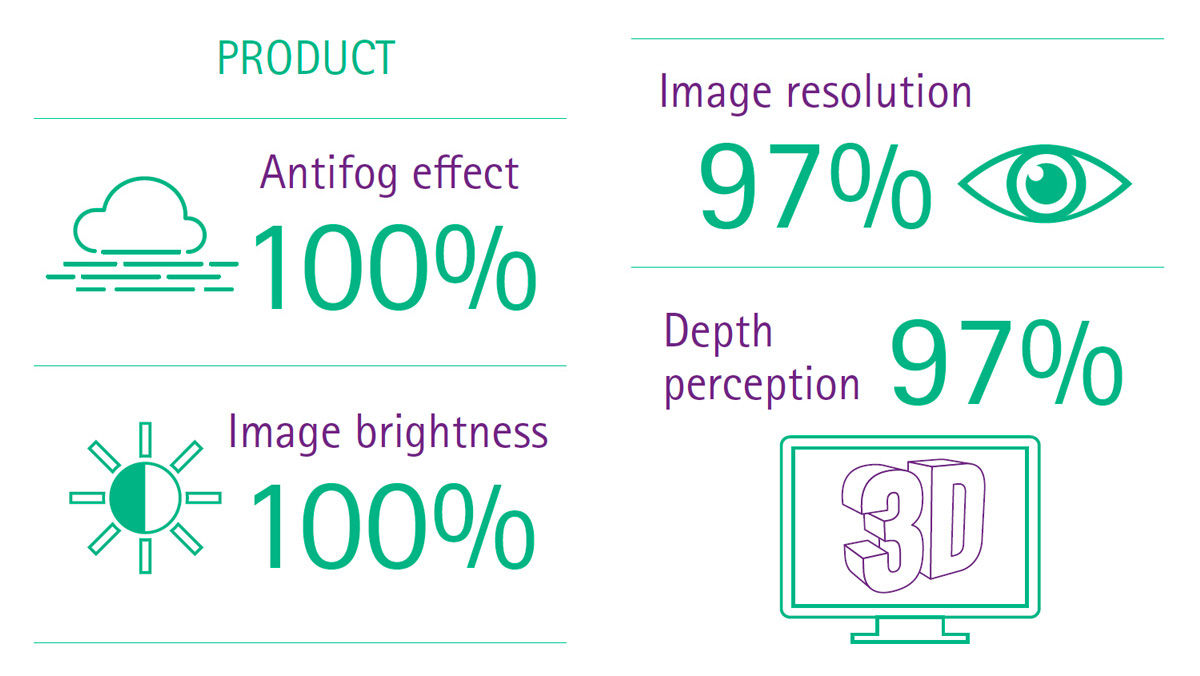

Bewezen waarde van 3D EinsteinVision® 3.0 FI – product

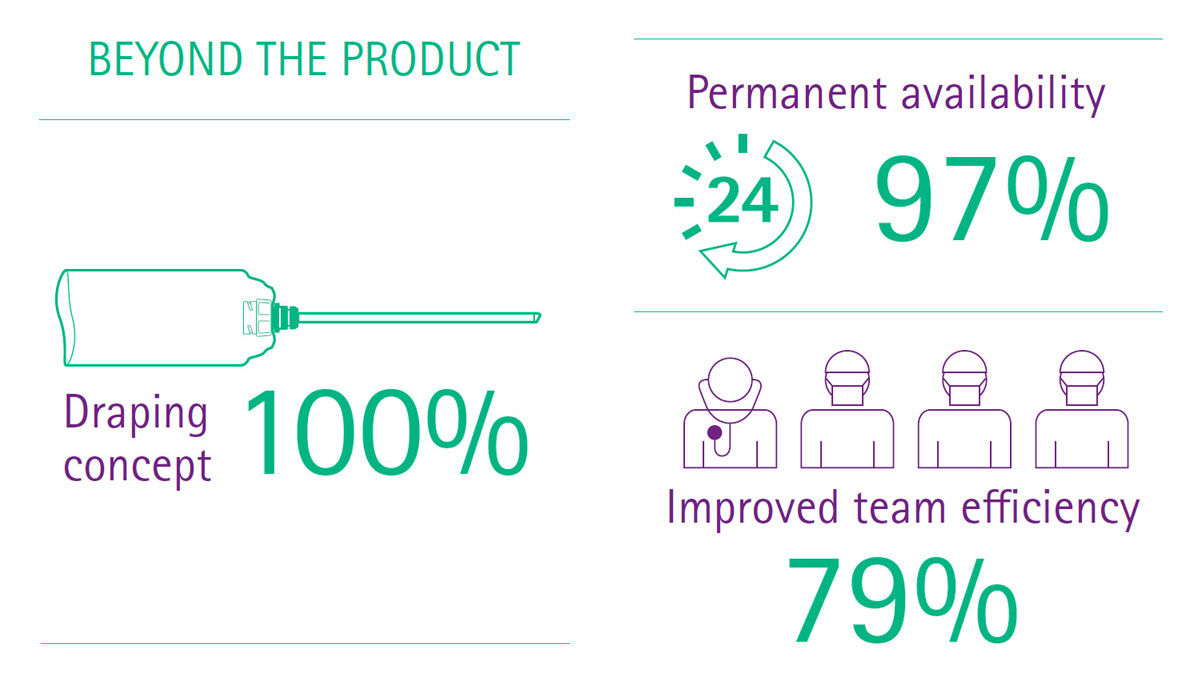

Bewezen waarde van 3D EinsteinVision® 3,0 FI – verder dan het product

Voordelen van EinsteinVision® 3.0 FI

  • Kortere bedieningstijden dankzij 3D-technologie [2]
  • Helder zicht door geïntegreerde en gecontroleerde anticondensfunctie
  • Verlengde productlevensduur dankzij uniek 3D-concept voor steriele levering [3]
  • Uitgebreide systeemopties, omdat zowel 2D- als 3D-camerakoppen kunnen op het visualisatieplatform worden aangesloten
  • Multidisciplinair inzetbaar
  • Flexibele toepassing dankzij drie overlay fluorescentiemodi
  • Gelijktijdige weergave van livebeeld en fluorescentiemodus
  • Schakelen tussen livebeeld en fluorescentiemodus via voetschakelaar of camerakopbediening

Samenvatting AESCULAP® EinsteinVision® 3.0 FI

Een inleiding tot het onderwerp fluorescentiebeeldvorming gekoppeld aan studieresultaten. De samenvatting wordt onderverdeeld volgens verschillende indicaties (algemene chirurgie, gynaecologie, urologie) en interventies. De QR-codes leiden naar de originele wetenschappelijke abstracten.

Download PDF

Klantervaringen

3D-laparoscopie bij obesitaschirurgie

Dr. med. Mirko Otto, Acting Senior Physician, Surgical Clinic, Mannheim University Medical Center

Lees meer

Driedimensionale beelden maken diepgaande weergave mogelijk

Dr. med. Bernd Heinzmann, Senior Physician, Surgery/Pediatric Surgery, St. Marienstift Hospital Magdeburg GmbH

Lees meer

3D-laparoscopie, nieuwe technologie op proef

Priv.-Doz. Dr. med. Peter Grimminger, Senior Consultant Head Upper GI Surgery, Minimally Invasive Surgery and Robotics, University Medical Center of the Johannes Gutenberg University Mainz

Lees meer

Voorbeeld van 3D-videotechnologie bij rectale resectie

Dr. med. Max Mayr, Senior Physician, Clinic for General and Visceral Surgery Barmherzigen Brüder Regensburg Hospital

Lees meer

3D-laparoscopie, een brug tussen conventionele chirurgie en robotica

Prof. Dr. Jörg Glatzle, Senior Consultant of the Clinic for General and Visceral Surgery Deputy Medical Director, Konstanz Hospital

Lees meer

Downloads

3D-technologie voor laparoscopie

Een nieuwe dimensie in de operatiekamer

Lees meer
Neem contact op met onze experts

Minimaal invasieve chirurgie


Bescherming van persoonsgegevens

Jouw persoonsgegevens worden beschermt en verwerkt volgens de richtlijnen van onze privacyverklaring.

check_circle

Your request could not be submitted. Please try again.

warning

[1] Dip F et al. Randomized Trial of Near-infrared Incisionless Fluorescent Cholangiography. Ann Surg. 2019 Dec;270(6):992-999. DOI: 10.1097/SLA.0000000000003178

[2] Vettoretto N et al. Why laparoscopists may opt for three-dimensional view: a summary of the full HTA report on 3D versus 2D Laparoscopy by S.I.C.E. (Società Italiana de Chirurgia Endoscopia e Nuove Tecnologie). Surg Endosc 2018 (32):2986-93. DOI: 10.1007/s00464-017-6006-y

[3] Autoclaving exposes endoscopes and light cables to repeated thermal stress, resulting in a shorter life span. As the EV3.0 FI camera head is not autoclaved, this does not affect the life of the product.
